一、双向DCDC变换器主要功能:
1、双向DCDC变换器作用:本质就是DC-DC变换器的双象限运行,它的输入、输出电压极性不变,但输入、输出电流的方向可以改变。变换器的输出状态可在Vo-lo 平面的一、二象限内变化。变换器的输入、输出端口调换仍可完成电压变换功能,功率不仅可以从输入端流向输出端,也能从输出端流向输入端。

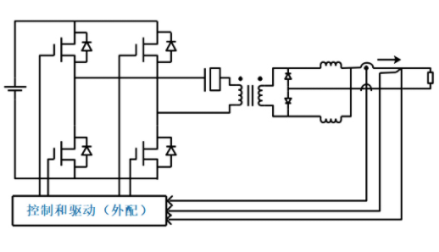

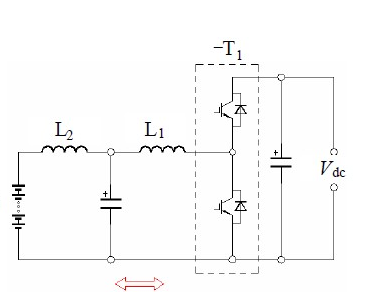

2、双向DCDC变换器可以多种拓扑结构使用,包括非隔离型与半桥型结构;拓扑结构如下:
3、双向DCDC变换器技术参数:
1)额定输入电压:0~DC300V;
2)额定输出功率(电流):15KW(25A);
3)额定输出电压:0~DC600V;
4)电压采样模块(共2路):1路输入电压,1路输出电压,精度0.5%,响应时间小于40us,频率200Hz;
5)电流采样模块(共2路):1路输入电流、1路输出电流;精度0.5%,响应时间小于1us,频率100KHz;
6)效率95%;
7)噪声小于70dB;
8)电路板全部采用6层板设计,具有抗干扰能力强,信号可靠性高、EMC电磁兼容功能强等特点;
